Opinpolku 10.
Haihdutus, tislaus ja refraktometria.
Tässä opinpolussa sovelletaan yksikköprosesseja haihdutus ja tislaus.
Haihdutus on erotus menetelmä, jossa haihtuva aine poistetaan haihtumattomasta pelkästään lämpöä tai paineenalennusta käyttämällä.
Tislauksessa pyritään puolestaan erottamaan kaksi haihtuvaa ainetta toisistaan niiden höyrynpaineen mukaan.
a) Hae tietoa raporttiisi (oppikirjasta/internetistä) yksikköprosesseista haihdutus ja tislaus
Mitä näillä yksikköprosesseilla voidaan tehdä, miten ne eroavat toisistaan, mihin niitä sovelletaan teollisuudessa, mitä tekijöitä haihdutuksen/tislauksen suorittamisessa on huomioitava, millaisia laitteistoja näiden yksiköprosessien suorittamiseen on käytettävissä?
A. Veden haihdutus pyöröhaihduttimella
Työn tarkoitus
Työn tarkoituksena on tutustua miten paine vaikuttaa veden kiehumispisteeseen.
Työssä käytettävät käytettävät laitteet ja aineet
Pyöröhaihdutin varusteineen
Alipainemittari
Ejektori
Pyörökolvi jossa hioksellinen yhde lämpömittarille
Hioksellinen lämpömittari

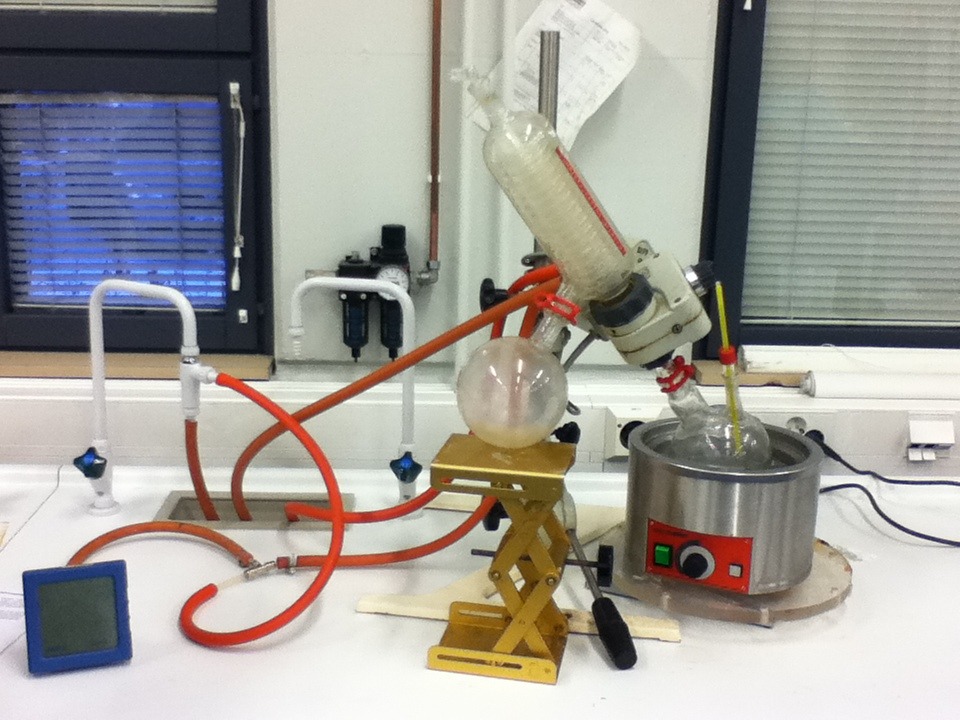

Pyöröhaihdutin alipainemittarivarustuksella
B. Isopropanolin erottaminen vesiseoksesta tislaamalla kellopohjakolonnilla
TISLAUS KELLOPOHJAKOLONNILLA.
1. Tutustu tislauskolonnin rakenteeseen ja toimintaan.

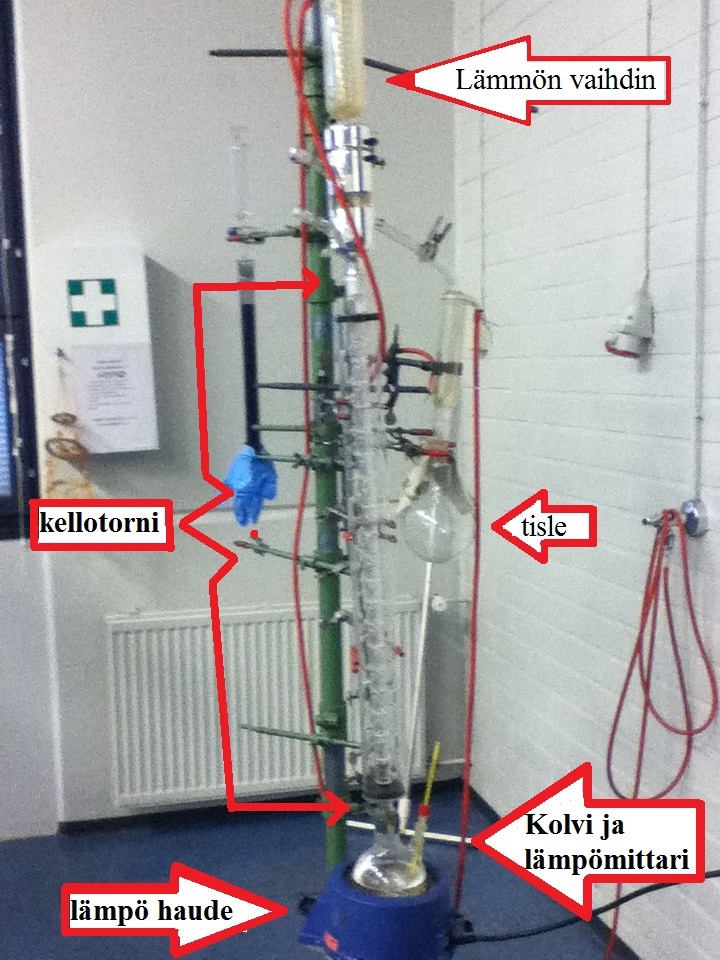

Kellopohjakolonni
2. Tee kolviin isopropanoli-vesiseosta määrä, joka vastaa 2/3 kolvin tilavuudesta.
250 ml isopropanolia litraa kohti.
3. Laske kolvissa olevan isopropanolipitoisuus tilavuusprosentteina.
4. Laita jäähdytysvesi kiertämään lämmönvaihtimissa. HUOMI Veden virtauksen ei
tarvitse olla suuri. Suurella virtauksella vesiletkut saattavat irrota.
5. Aloita kolonnin lämmitys. Ota kolvin lämpötiloja 5 min välein ylös.
6. Ota näytteet kolvista ja tisleestä, kun ensimmäiset tislepisarat tulevat tuoteastiaan. Ota näytteet kolvista ja tisleestä 15 min kuluttua ensimmäisistä näytteistä. Ota näytteet kolvista ja tisleestä 30 min kuluttua ensimmäisistä näytteistä.
7. Laita lämmitys pois päältä.
8. Tyhjennä kolonnin kolvit jätekanisteriin.
9. Tee samanlainen tislaus, mutta muuta lähtöliuoksen koostumusta niin, että kolvissa on isopropanoli-vesiseosta määrä, joka vastaa 2/3 kolvin tilavuudesta 150 ml isopropanolia litraa kohti. Laske kolvissa olevan isopropanoli pitoisuus tilavuusprosentteina.
10.Tyhjennä kolonnin kolvit jätekanisteriin.
11. Määritä näytteiden taitekertoimet refraktometrilla.
12. Tee seuraavat standardiliuokset ja määritä niiden taitekertoimet refraktometrilla.
Laske myös näiden liuosten isopropanolipitoisuudet
Referenssi- eli vertailuliuokset:
